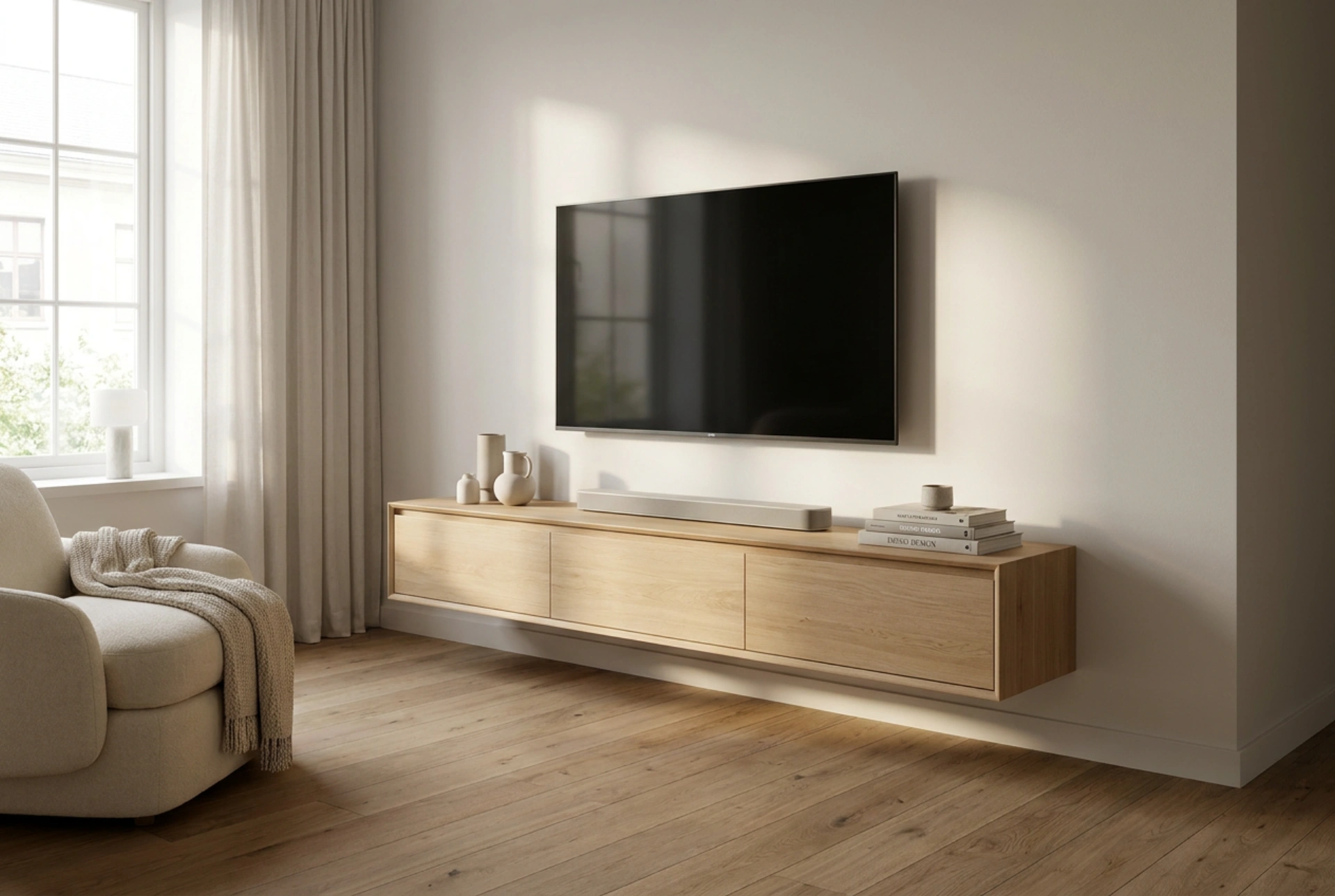

Laadukkaan kotiteatterijärjestelmän asentaminen olohuoneeseen vaatii tarkkaa esisuunnittelua, jotta laitteiden tarvitsema signaali- ja sähkövirta saadaan ohjattua häiriöttömästi ja näkymättömästi. Onnistunut lopputulos perustuu fysiikan lakien ymmärtämiseen, oikeisiin materiaalivalintoihin ja loogiseen asennusjärjestykseen ilman häiritseviä johtoviidakkoja.
Sähkömagneettisten häiriöiden (EMI) ehkäisy kaapeloinnissa
Yksi yleisimmistä virheistä kotiteatterin kytkennöissä on virta- ja signaalikaapelien niputtaminen samaan nippuun. Kun voimakas vaihtovirta (230 V) kulkee virtajohdossa, sen ympärille muodostuu sähkömagneettinen kenttä. Jos herkkä analoginen audiokaapeli tai suojaamaton digitaalinen HDMI-kaapeli kulkee rinnakkain virtajohdon kanssa pitkän matkan, tämä kenttä indusoi signaalijohtimeen häiriöjännitteen. Tämä ilmenee kaiuttimien hurinana tai kuvasignaalin pätkimisenä.
Tämän fysiikan ilmiön, sähkömagneettisen induktion, minimoimiseksi on noudatettava kahta perussääntöä:
- Etäisyys: Pidä virtajohdot ja signaalikaapelit vähintään 10–15 senttimetrin etäisyydellä toisistaan aina kun mahdollista.
- Risteyskulma: Jos virta- ja signaalikaapelin täytyy kohdata, niiden on ylitettävä toisensa kohtisuorassa (90 asteen kulmassa). Tämä minimoi sähkömagneettisen kytkennän pintatilan ja pitää häiriöt olemattomina.
Rakenteelliset ratkaisut: Kourut, listat ja seinäläpiviennit
Johtojen fyysiseen piilottamiseen on useita menetelmiä riippuen huoneen seinämateriaaleista ja siitä, tehdäanko asennus pintapuolisesti vai rakenteiden sisään. Kipsilevyseinät tarjoavat erinomaisen mahdollisuuden upotetuille putkituksille. Seinän sisään asennettava taipuisa muoviputki (halkaisijaltaan vähintään 40–50 mm) mahdollistaa kaapelien vetämisen televisioilta mediayksikölle ilman näkyviä jälkiä.
Kiviseinien tai vuokra-asuntojen kohdalla rakenteelliset muutokset eivät aina ole mahdollisia. Silloin parhaat ratkaisut ovat:
- Ontot jalkalistat: Erityisesti tähän tarkoitukseen suunnitellut jalkalistat sisältävät sisäisiä kanavia, joihin kaapelit voidaan reitittää siististi huoneen ympäri.
- Maalattavat pintakourut: Alumiiniset tai korkealaatuisesta PVC-muovista valmistetut puolipyöreät kaapelikourut voidaan maalata täsmälleen seinän sävyyn, jolloin ne sulautuvat visuaalisesti taustaan.
Kun valitset kourun tai putken kokoa, laske aina vähintään 30 prosentin lisätila tulevaisuuden päivityksiä varten. HDMI-liittimet ja virtapistokkeet vaativat huomattavasti enemmän tilaa läpiviennissä kuin itse kaapelin paksuus edellyttää.
Signaalihäviön torjunta ja kaapelimateriaalien valinta
Pitkät kaapelivedot heikentävät signaalin laatua resistanssin ja kapasitanssin vuoksi. Erityisesti korkean resoluution (kuten 4K- ja 8K-kuvasignaalin) siirrossa perinteinen kuparinen HDMI-kaapeli kohtaa fysiikan rajat noin 5–7 metrin pituudella. Tämän rajan ylittyessä signaalin vaimeneminen voi aiheuttaa kuvan pimenemistä tai kohinaa.
Yli viiden metrin vedoissa on suositeltavaa käyttää aktiivisia optisia HDMI-kaapeleita (AOC). Nämä kaapelit muuntavat sähköisen signaalin valonsäteiksi, jotka kulkevat valokuitua pitkin ilman häviöitä tai herkkyyttä sähkömagneettisille häiriöille. Kaiutinkaapeleissa puolestaan on kiinnitettävä huomiota johtimen poikkipinta-alaan (AWG-luokitus). Mitä pidempi matka vahvistimelta kaiuttimelle on, sitä paksumpi johtimen (esimerkiksi 2,5 mm² puhdas happivapaa kupari eli OFC) tulee olla, jotta estetään tehohäviöt ja säilytetään äänen dynaaminen vaimennuskerroin.
Laitetilan lämmönhallinta ja järjestyksen ylläpito
Kun kaikki laitteet – vahvistin, pelikonsoli ja mediatoistimet – sijoitetaan suljettuun mediakalusteeseen, syntyy uusi haaste: lämpö. Elektroniikkakomponentit tuottavat merkittävästi hukkalämpöä, joka suljetussa tilassa nostaa lämpötilan nopeasti kriittiselle tasolle, lyhentäen laitteiden käyttöikää ja aiheuttaen toimintahäiriöitä.
Varmista passiivinen ilmankierto tekemällä kalusteen pohjaan ja takaseinän yläosaan riittävät ilmanvaihtoaukot. Kuuma ilma nousee luonnollisen konvektion ansiosta ylöspäin, jolloin viileämpää ilmaa virtaa tilalle alhaalta. Jos laitteita on paljon, hiljainen matalajännitteinen laitetuuletin voi olla tarpeen aktiivisen ilmankierron takaamiseksi.
Kaapelien mekaanisessa sitomisessa tulee välttää liian tiukkoja nippusiteitä, jotka voivat puristaa kaapelin eristettä ja muuttaa sen sähköisiä ominaisuuksia (kuten koaksiaali- tai verkkokaapelien impedanssia). Käytä sen sijaan pehmeitä tarranauhoja, jotka pitävät kaapelit järjestyksessä vahingoittamatta niitä, ja merkitse jokainen kaapeli molemmista päistä selkeillä tunnisteilla tulevia vianetsintätilanteita varten.
