Matkapuhelimen hyödyntäminen heijastinlaitteena on mekaanisesti tehokas ja äärimmäisen tarkka menetelmä monimutkaisten kuvioiden ja ääriviivojen siirtämiseksi piirustusalustalle. Hallitsemalla valon kulkua, optisia heijastuskulmia ja työtilan fysiikkaa voit luoda virheettömiä luonnoksia mille tahansa pinnalle ilman perinteistä ja aikaavievää ruudukon piirtämistä.
Optisen heijastuksen fysiikka ja vääristymien hallinta
Kun älypuhelinta käytetään kuvan heijastamiseen – joko suoran digitaalisen projisoinnin, erillisen linssijärjestelmän tai puoliavoimen heijastavan akryylilevyn kautta – suurin mekaaninen haaste on optinen vääristymä, jota kutsutaan myös puolisuunnikasvääristymäksi (keystone-ilmiö). Jos puhelimen näyttö tai projektorin linssitaso ei ole täysin yhdensuuntainen piirustuspinnan kanssa, heijastuva kuva venyy epätasaisesti ja vääristää mittasuhteet.
Tämän välttämiseksi laitteen optisen akselin on kohdistuttava tasan 90 asteen kulmassa suhteessa piirustuspaperiin. Voit varmistaa tämän käyttämällä mekaanista vatupassia tai älypuhelimen sisäänrakennettua gyroskooppisovellusta, joka ilmoittaa tarkan kallistuskulman. Kun molemmat pinnat ovat täysin samassa tasossa, heijastuva kuva säilyttää alkuperäisen kuvasuhteensa millintarkasti.
Myös etäisyys vaikuttaa suoraan kuvan laatuun. Valon voimakkuus heikkenee etäisyyden neliölain mukaisesti: mitä kauemmas laite viedään paperista, sitä suuremmaksi kuva kasvaa, mutta samalla sen kirkkaus ja kontrasti vähenevät huomattavasti. Etsi optimaalinen tasapaino, jossa kuva on riittävän suuri mutta säilyttää hyvän erottelukyvyn.
Työtilan valaistuksen ja kontrastin optimointi
Heijastuksen näkyvyys riippuu suoraan heijastettavan valon ja ympäristön valon välisestä kontrastisuhteesta. Jotta ohuetkin kontuurit erottuvat selvästi, työtilan yleisvalaistusta on vähennettävä merkittävästi. Ihanteellinen ympäristö on hämärä huone, jossa ainoa kohdistettu valonlähde on itse heijastuslaite.
Varjojen minimointi ja käden asennon hallinta
Käytännön työskentelyssä suurin este on piirtävän käden ja kynän muodostama varjo. Koska heijastus tulee ylhäältä, kätesi estää väistämättä valon pääsyn paperille tietyissä kulmissa. Voit ratkaista tämän sijoittamalla heijastimen hallitsevan kätesi vastakkaiselle puolelle. Jos olet oikeakätinen, projisointilaitteen tulisi sijaita hieman vasemmalla ylhäällä. Tämä kulma ohjaa varjon poispäin juuri sillä hetkellä piirrettävästä kohdasta.
Mekaaninen vakaus ja puhelimen asetukset
Pienikin tärinä tai laitteen mikroskooppinen siirtyminen kesken työn tuhoaa ääriviivojen kohdistuksen. Siksi puhelimen tukeminen on kriittinen työvaihe. Tavalliset joustavat varret saattavat tuntua käteviltä, mutta ne tärisevät herkästi käden liikkeestä ja painuvat ajan mittaan alaspäin painovoiman vaikutuksesta.

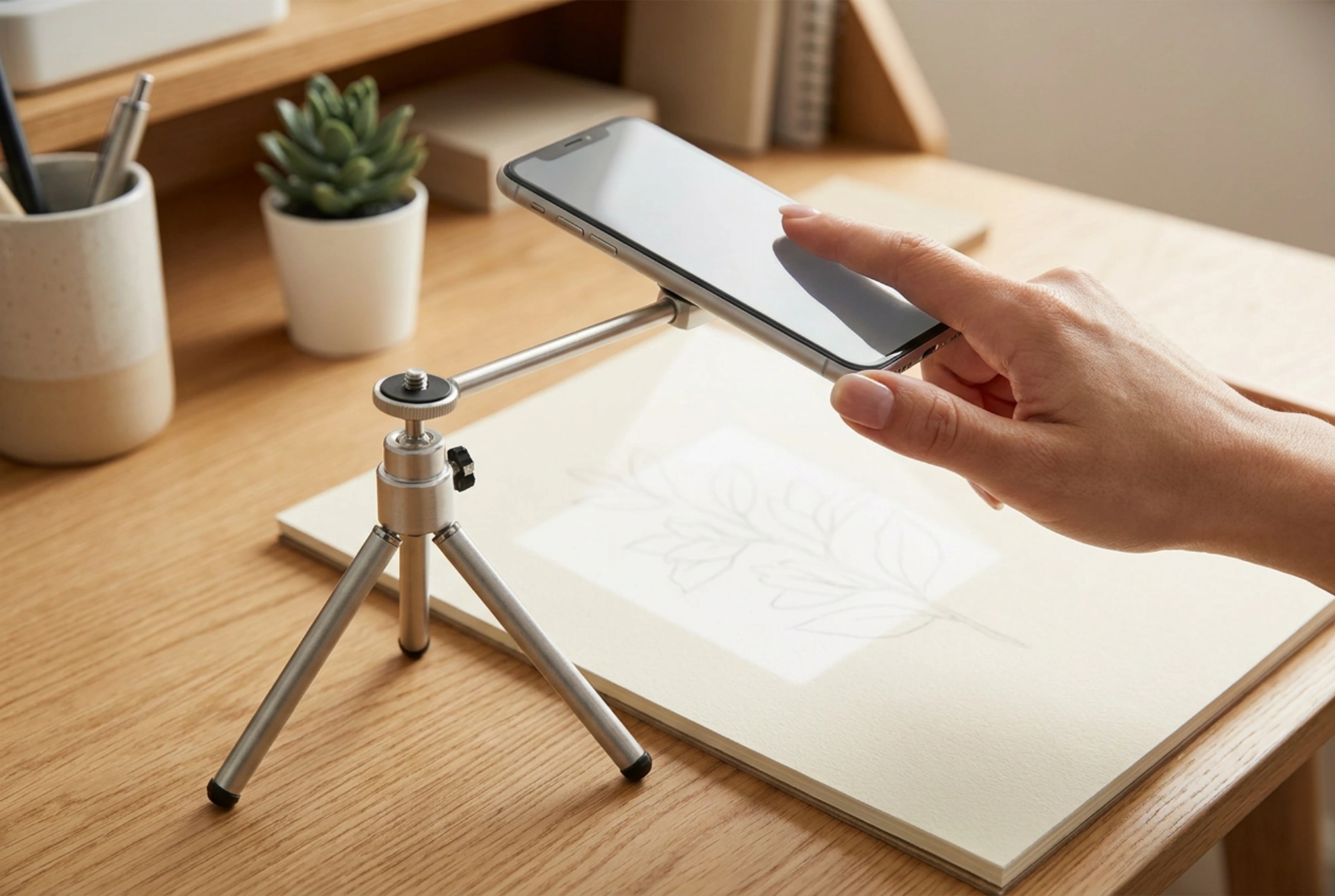

- Käytä jämäkkää kolmijalkaa: Metallinen, lukittavilla kierteillä varustettu jalusta takaa, että puhelin pysyy täysin liikkumattomana koko luonnostelun ajan.
- Lukitse tarkennus ja valotus: Älypuhelimen kamerassa tai projektorisovelluksessa on otettava käyttöön automaattitarkennuksen lukitus (AF Lock). Jos laite yrittää jatkuvasti tarkentaa käteesi sen liikkuessa valokeilassa, kuva vilkkuu ja muuttaa kokoaan.
- Poista näytön automaattinen himmennys: Aseta kirkkaus manuaalisesti maksimitasolle ja kytke puhelin virtalähteeseen, sillä jatkuva korkea kirkkaus kuluttaa akkua nopeasti.
Heijastustekniikat: Optinen heijastuslevy vs. piko-projektori
Voit toteuttaa heijastuksen kahdella eri menetelmällä riippuen käytettävissä olevista välineistä:
Optinen heijastuslevy (peiliheijastus)
Tämä menetelmä ei vaadi sähköistä projektoria, vaan se perustuu valon osittaiseen taittumiseen. Puhelin asetetaan telineeseen vaakatasoon, ja sen alle asennetaan 45 asteen kulmassa oleva kirkas, puoliläpäisevä akryylilevy. Kun katsot levyn läpi suoraan paperiin, näet samanaikaisesti sekä paperin pinnan että puhelimen näytöltä heijastuvan kuvan virtuaalisena heijastuksena. Tämä säästää silmiä suoralta valonsäteilyltä ja toimii erinomaisesti myös normaalissa huonevalossa.
Digitaalinen piko-projektori
Pienikokoinen projektori, joka liitetään puhelimeen langattomasti tai kaapelilla, heijastaa todellisen valokuvan suoraan paperille. Tämä tarjoaa kirkkaimman lopputuloksen. Tässä menetelmässä on tärkeää säätää projektorin linssin tarkennusrengasta manuaalisesti, kunnes paperille heijastuvat pikselit tai viivat ovat täysin teräviä ilman sumeutta.
Käytännön työvaiheet ja kalibrointi
Ennen kuin aloitat varsinaisen piirtämisen, suorita nopea kalibrointitesti. Piirrä puhelimen näytölle testikuvio – esimerkiksi neliö, jonka sivut ovat tarkalleen 5 senttimetriä. Mittaa heijastunut neliö paperilla viivottimella. Jos neliön vastakkaiset sivut eivät ole samanpituisia, säädä laitteen kulmaa, kunnes vääristymä korjautuu.
Kun aloitat ääriviivojen piirtämisen, etene aina kuvan keskeltä reunoja kohti. Käytä pehmeää lyijykynää ja kevyttä kosketusta, jotta et vaurioita paperin kuituja. Koska heijastetun valon alla voi olla vaikea nähdä oman kynänjäljen todellista tummuutta, sammuta projektori tai peitä heijastus hetkeksi kädelläsi tarkistaaksesi piirtojäljen laadun tasaisin väliajoin.
