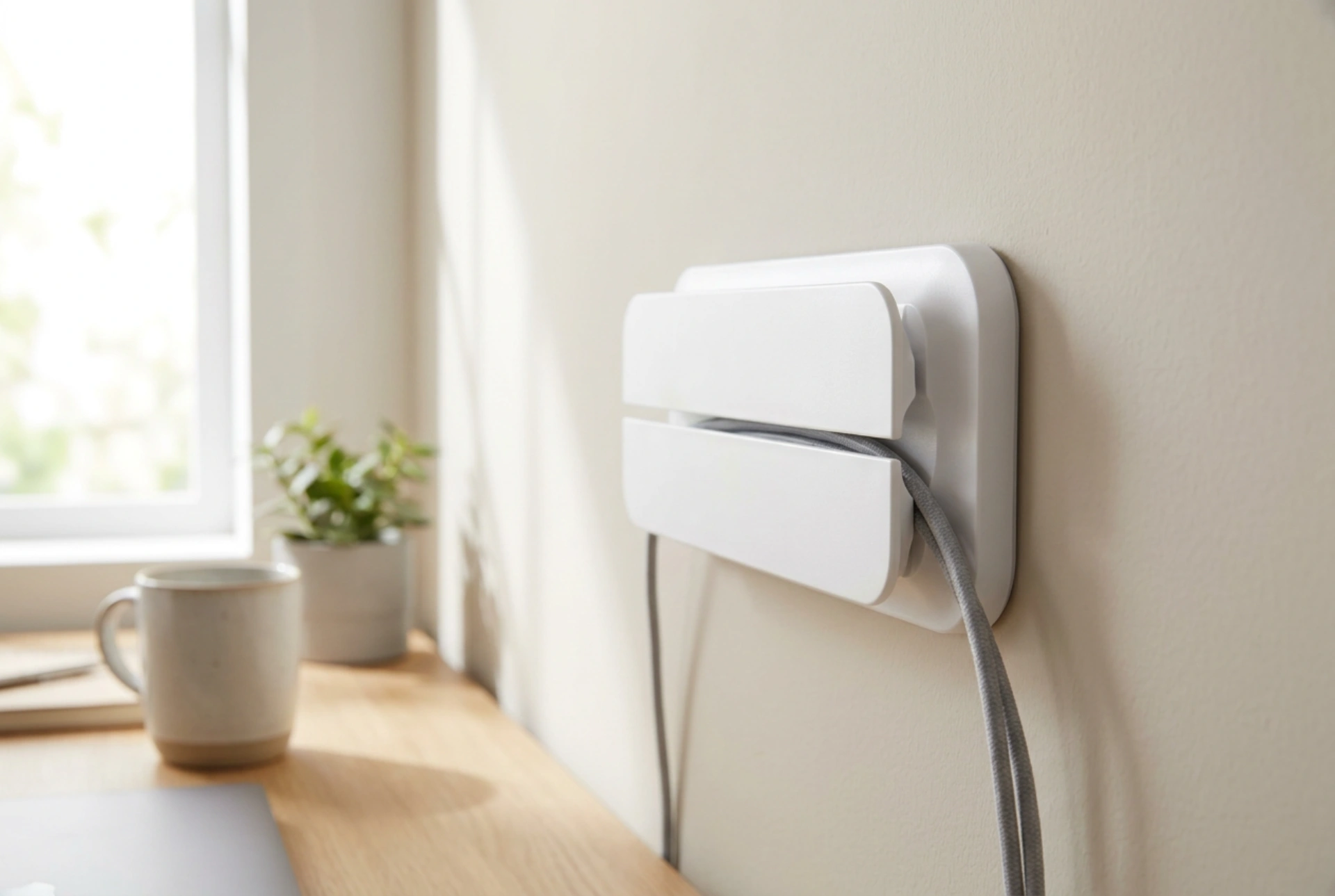

Johtolistan tai seinäkourun asentaminen on tehokas tapa piilottaa kodin elektroniikan johtosotkut, mutta asennuksessa on otettava huomioon muutakin kuin pelkkä siisti ulkonäkö. Kaapeleiden sulkeminen ahtaaseen tilaan vaatii fysiikan lakien ja materiaalioppien ymmärtämistä, jotta vältetään signaalihäiriöt, ylikuumeneminen ja johtimien mekaaninen vaurioituminen.
Sähkömagneettisen häiriön (EMI) hallinta ja kaapeleiden erottelu
Kun verkkovirtakaapelit ja matalajännitteiset signaalikaapelit, kuten HDMI-, Ethernet- ja antennijohdot, kulkevat rinnakkain tiiviissä nipussa, syntyy sähkömagneettinen kenttä. Verkkovirran vaihtovirta (AC) voi indusoida häiriöjännitteitä herkkien signaalikaapeleiden suojaamattomiin johtimiin. Tämä ilmenee usein kuvan pätkimisenä, tiedonsiirronopeuden hidastumisena tai häiriöääninä kaiuttimissa.
Häiriöiden minimoimiseksi on suositeltavaa noudattaa seuraavia periaatteita:
- Fysikaalinen etäisyys: Sijoita virtakaapelit ja datakaapelit kourun eri reunoille. Jos mahdollista, käytä sisäisellä väliseinällä varustettua kaapelikourua, joka tarjoaa fyysisen ja sähkömagneettisen suojan johtoryhmien välille.
- Risteyskulmat: Jos virtakaapeli ja signaalikaapeli joutuvat risteämään kourussa tai sen ulkopuolella, risteämisen tulisi tapahtua tasan 90 asteen kulmassa. Tämä minimoi magneettikenttien keskinäisen kytkeytymisen.
- Suojausluokat: Käytä laadukkaita, suojattuja signaalikaapeleita (kuten STP- tai FTP-luokiteltuja Ethernet-kaapeleita), joiden metallinen foliosuojaus estää ulkoisten häiriöiden tunkeutumisen johtimiin.
Lämpökuorman hallinta ja täyttöasteen laskeminen
Sähkövirran kulkiessa johtimessa syntyy aina lämpöä Joule-lämpöilmiön vuoksi. Mitä enemmän virtaa kaapeli kuljettaa, sitä enemmän se lämpenee. Suljetussa muovisessa seinäkourussa ilman kierto on hyvin rajoitettua, jolloin lämpö pyrkii kumuloitumaan kourun sisälle.
Tämän vuoksi kourun täyttöasteeseen on kiinnitettävä huomiota. Hyvänä nyrkkisääntönä pidetään enintään 40–50 prosentin täyttöastetta. Tämä tarkoittaa, että puolet kourun sisäisestä poikkipinta-alasta tulisi jäädä tyhjäksi ilmatilaksi. Vapaa tila mahdollistaa passiivisen konvektion eli ilman liikkumisen, mikä jäähdyttää kaapeleita ja estää niiden PVC- tai polyuretaanivaippojen pehmenemisen tai sulamisen. Älä koskaan sido virtajohtoja tiukoilla nippusiteillä kiinteäksi nipuksi kourun sisällä.
Mekaaninen rasitus ja kaapeleiden sallittu taivutussäde
Kaapeleiden sisällä olevat kuparisäikeet ja herkkien valokuitukaapeleiden lasiytimet ovat alttiita mekaaniselle vaurioitumiselle, jos niitä taivutetaan liian jyrkästi. Liian tiukka mutka muuttaa kaapelin sisäistä geometriaa ja impedanssia, mikä aiheuttaa signaalin heijastumista takaisin ja datapakettien katoamista.
Kaapelin taivutussäde riippuu sen halkaisijasta ja rakenteesta. Standardien mukainen vähimmäistaivutussäde on yleensä 4–10 kertaa kaapelin ulkohalkaisija. Kulmakappaleita ja nurkkia ohitettaessa kaapeleita ei saa taittaa jyrkästi kulman ympäri, vaan niille on jätettävä kourun sisälle riittävästi tilaa kaartua loivasti. Jos kouru tekee tiukan 90 asteen mutkan, varmista, että itse kaapeli kulkee kulman sisällä mahdollisimman ulkokaarta pitkin pyöristetysti.
Asennusjärjestys ja pohjatyöt seinällä
Oikea asennusjärjestys säästää aikaa ja estää kaapeleiden turhan puristumisen asennusvaiheessa. Aloita aina raskaimmista ja vähiten joustavista kaapeleista. Paksuimmat virtajohdot asetetaan kourun pohjalle takaseinää vasten, ja ohuemmat signaalikaapelit asetetaan niiden päälle.
Seinämateriaali määrittää kourun kiinnitystavan. Vaikka kevyet kourut voidaan kiinnittää sileille pinnoille kaksipuolisella teipillä, mekaaninen ruuvikiinnitys on aina suositeltavampi ja pitkäikäisempi vaihtoehto kaapeleiden aiheuttaman painon ja lämpötilanvaihteluiden vuoksi. Ennen ruuvaamista on ehdottomasti varmistettava rakenneilmaisimella, ettei seinän sisällä kulje vesiputkia tai sähkökaapeleita. Ruuvinkannat tulee upottaa täysin kourun pohjauran tasolle, jotta ne eivät hankaa ja vaurioita asennettavien kaapeleiden eristevaippaa.
