SIM-kortilla toimivat valvontakamerat tarjoavat itsenäisen ja luotettavan turvaratkaisun kohteisiin, joissa kiinteää laajakaistaa tai Wi-Fi-verkkoa ei ole saatavilla. Nämä laitteet hyödyntävät matkapuhelinverkon infrastruktuuria datan siirtämiseen, mikä mahdollistaa reaaliaikaisen etävalvonnan esimerkiksi vapaa-ajan asunnoilla, rakennustyömailla tai syrjäisillä ulkoalueilla.
Radiotaajuuksien fysiikka ja signaalin kulku
Mobiiliverkossa toimivat kamerat käyttävät tiedonsiirtoon LTE- ja 4G-taajuuksia. Signaalin laatu ja kantavuus riippuvat suoraan käytettävästä taajuusalueesta. Alhaisemmat taajuudet, kuten 800 MHz (kaista 20), etenevät maastossa pitkiä matkoja ja läpäisevät esteitä, kuten puustoa ja rakennusmateriaaleja, huomattavasti paremmin kuin korkeammat taajuudet (esimerkiksi 1800 MHz tai 2600 MHz). Tämä tekee alhaisen taajuuden kaistoista kriittisiä maaseudulla ja metsäisillä alueilla sijaitseville kameroille.

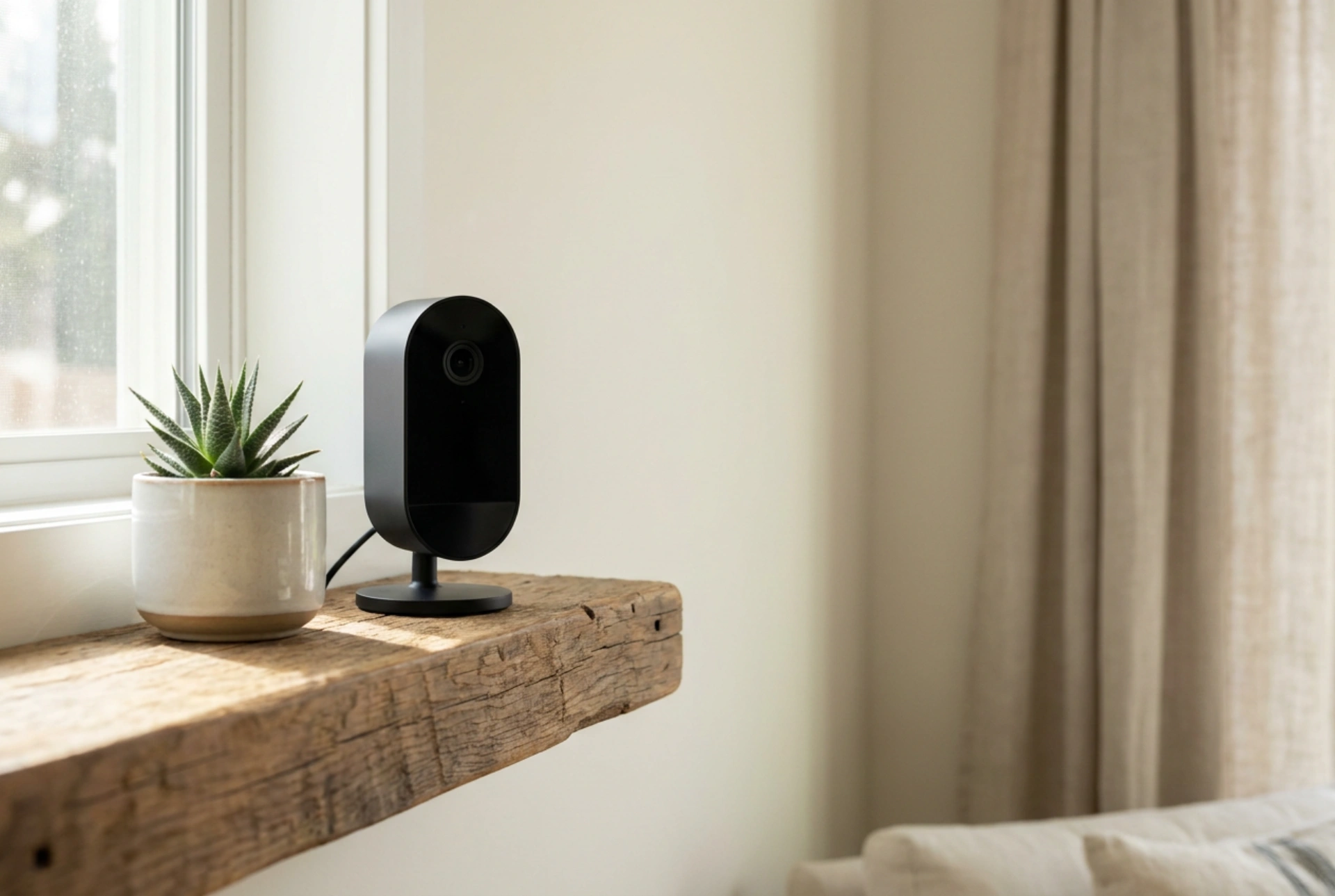

Signaalin heikkenemistä eli vaimennusta tapahtuu aina, kun radioaalto kohtaa esteen. Erityisen haasteellisia materiaaleja ovat metallipinnat, selektiivilasit ja paksut betoniseinät, jotka voivat toimia Faradayn häkin tavoin ja estää signaalin pääsyn kameran sisäiseen antenniin. Tästä syystä kamera tai sen ulkoinen antenni tulisi aina sijoittaa sellaiseen paikkaan, jossa fyysisiä esteitä kameran ja lähimmän tukiaseman välillä on mahdollisimman vähän. Jos kamera asennetaan rakennuksen sisälle, se kannattaa sijoittaa lähelle ikkunaa, jossa ei ole metallipitoista lämpöeristekalvoa.
Videokompressio ja tiedonsiirron hallinta
Koska matkapuhelinliittymissä on usein datakatto tai tiedonsiirtonopeuden rajoituksia, videon pakkaustekniikalla on suuri merkitys. Nykyaikaiset SIM-korttikamerat käyttävät pääasiassa kahta pakkausstandardia: H.264 (AVC) ja uudempaa H.265 (HEVC) -standardia. H.265-algoritmi pystyy pakkaamaan videon jopa 50 prosenttia tehokkaammin kuin edeltäjänsä kuvanlaadun kärsimättä. Tämä tarkoittaa, että siirrettävän datan määrä puolittuu, mikä säästää sekä mobiilidataa että kameran akkua, sillä lähetin joutuu olemaan aktiivisena lyhyemmän ajan.
Datan kulutukseen vaikuttaa myös videon bittivirta, resoluutio ja kuvanopeus. Esimerkiksi Full HD (1080p) -tasoinen video 15 kuvan sekuntinopeudella vaatii H.265-pakkauksella noin 1–1,5 megabitin sekuntinopeuden (Mbps). Jos kuva on staattinen, pakkausalgoritmi lähettää vain muuttuneet pikselit, mikä vähentää datansiirtoa merkittävästi. Jatkuvan videovirran sijaan SIM-kamerat kannattaakin ohjelmoida lähettämään kuvaa vain silloin, kun järjestelmä havaitsee liikettä.
PIR-tekniikka ja virransäästön mekanismit
Kohteissa, joissa ei ole sähköverkkoa, kamerat toimivat usein akkujen ja pienten aurinkopaneelien varassa. Jatkuva kuvasensorin ja LTE-modeemin pitäminen aktiivisena kuluttaisi akun tyhjäksi muutamassa päivässä. Tämän vuoksi laitteissa käytetään passiivista infrapunatunnistinta (PIR) herättämään kamera lepotilasta.
PIR-sensori ei lähetä itse mitään säteilyä, vaan se mittaa ympäristön esineiden ja olentojen lähettämää lämpösäteilyä, eli infrapuna-aaltoja, joiden aallonpituus on noin 10 mikrometriä. Kun ihminen tai eläin liikkuu sensorin näkökentässä, lämpötilaprofiili muuttuu äkillisesti. Tämä lämpötilaero laukaisee signaalin, joka herättää kameran pääprosessorin ja käynnistää videon tallennuksen sekä mobiiliverkkoyhteyden muutamassa millisekunnissa. Tämä selektiivinen toimintatapa takaa, että energiaa kulutetaan vain silloin, kun alueella tapahtuu todellista toimintaa.
Antennien polarisaatio ja sijoittelu käytännössä
Jotta langaton yhteys toimisi optimaalisesti, antennin asennuksella on väliä. Useimmat mobiiliverkon tukiasemat käyttävät ristipolarisoituja antenneja. Kameran piiska-antenni tulisi asentaa pystysuoraan asentoon, jotta se vastaa parhaiten tukiaseman lähettämää pystypolarisoitua aaltoa. Vinossa oleva antenni voi heikentää vastaanotettavaa signaalia useita desibelejä, mikä voi heikossa kentässä katkaista yhteyden kokonaan.
Yhteyden vakauden takaamiseksi on suositeltavaa noudattaa seuraavia vaiheita asennuksen aikana:
- Mittaa signaalin voimakkuus asennuspaikalla älypuhelimen diagnostiikkatyökaluilla ennen kameran kiinnittämistä.
- Asenna kamera vähintään kahden metrin korkeuteen maasta, jotta maapinnan aiheuttamat heijastukset ja vaimennukset minimoituvat.
- Käytä kaapeleissa aina tippasilmukkaa ennen läpivientejä, jotta sadevesi ei valu liittimiin tai laitteen sisään painovoiman vaikutuksesta.
- Suojaa SIM-korttipaikka ja antenniliitokset silikonipohjaisella tiivisterasvalla hapettumisen ehkäisemiseksi kosteissa olosuhteissa.
