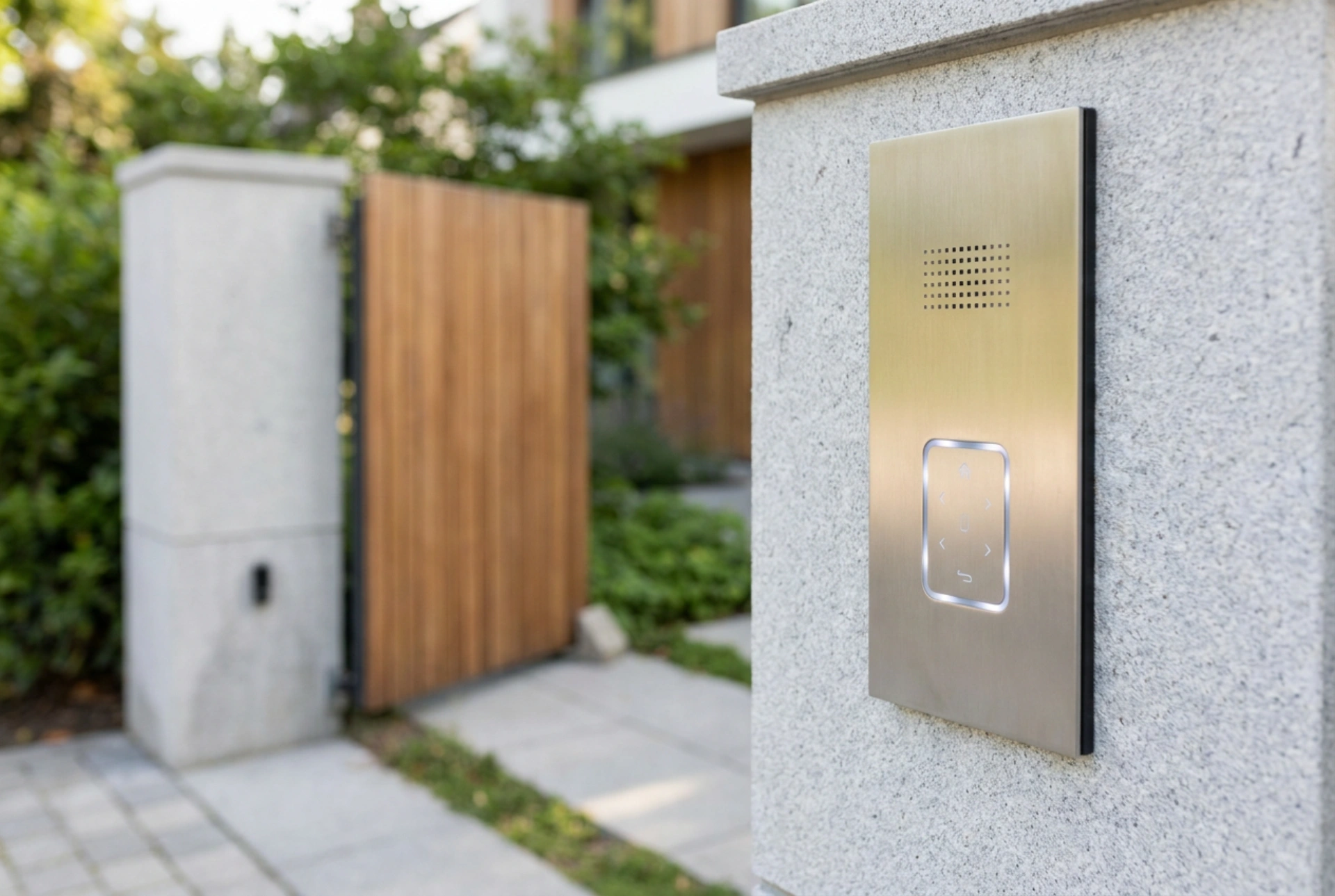

Portinavaustoiminnolla varustettu ovipuhelinyhdistelmä perustuu matalajännitteisen sähkötekniikan ja hienomekaanisen lukituksen saumattomaan yhteistyöhön. Kun sisäyksikön painiketta painetaan, järjestelmä käynnistää fysikaalisen ketjureaktion, joka vapauttaa ulkoportin lukituksen turvallisesti ja viiveettä.
Signaalinkulku painikkeesta lukolle
Nykyaikaiset ovipuhelinjärjestelmät käyttävät joko analogista tai digitaalista signaalinsiirtoa tiedonvälitykseen ulko- ja sisäyksikön välillä. Kun vierailija soittaa ovikelloa, ulkoyksikön mikrofoni ja kamera muuttavat ääniaallot ja valon sähköisiksi signaaleiksi. Nämä signaalit kulkevat kaapelointia pitkin sisäyksikköön, jossa ne muunnetaan takaisin ääneksi ja kuvaksi.
Portin avaaminen tapahtuu käänteisesti. Kun sisätiloissa painetaan avauspainiketta, järjestelmä sulkee virtapiirin. Tämä ohjaa ohjausyksikön kautta matalajännitteisen sähköimpulssin – tyypillisesti 12 tai 24 voltin vaihto- tai tasavirran (AC/DC) – suoraan portin sähkövastalevylle tai sähkölukolle. Digitaalisissa väyläjärjestelmissä signaali lähetetään digitaalisena koodina, jonka lukon ohjausmoduuli tulkitsee ja muuntaa fyysiseksi jännitteeksi vasta portin luona.
Sähkövastalevyn toimintaperiaate ja sähkömagnetismi
Portin fyysisestä avautumisesta vastaa sähkövastalevy, jonka toiminta nojaa sähkömagnetismiin. Sähkövastalevy asennetaan portin karmiin, ja se pitää portin mekaanisen salvan lukittuna normaaliolosuhteissa. Sähkövastalevyn sisällä on solenoidi eli kuparilangasta kääritty kela, jonka keskellä on liikkuva metallisydän.
Kun avauspainiketta painetaan ja sähkövirta saavuttaa kelan, syntyy sähkömagneettinen kenttä. Tämä magneettikenttä vetää metallisydäntä puoleensa, mikä vapauttaa sisäisen lukitusvivun. Tämän seurauksena sähkövastalevyn kääntyvä huuli pääsee liikkumaan vapaasti, ja portti voidaan työntää tai vetää auki ilman, että itse lukkorunkoa tarvitsee kääntää avaimella.
Turvallisuus- ja käyttötarkoituksen mukaan sähkömekaaniset lukitukset jaetaan kahteen päätyyppiin:
- Työvirtatoiminen (Fail-secure): Lukko on lukitussa tilassa, kun sähkövirta on katkaistu. Se vaatii sähköimpulssin avautuakseen. Tämä on yleisin valinta ulkoporteille, sillä sähkökatkon sattuessa portti pysyy turvallisesti lukittuna.
- Lepovirtatoiminen (Fail-safe): Lukko vaatii jatkuvan sähkövirran pysyäkseen lukittuna. Kun virta katkaistaan, lukitus vapautuu automaattisesti. Tätä käytetään erityisesti poistumisteillä, jotta hätätilanteessa ja sähkökatkon aikana tilasta pääsee poistumaan esteettömästi.
Ominaisvastus ja jännitehäviö pitkillä etäisyyksillä
Yksi kriittisimmistä tekijöistä ulkoportin ovipuhelinjärjestelmässä on kaapelin pituus ja sen aiheuttama sähköinen vastus. Koska portit sijaitsevat usein kymmenien metrien päässä rakennuksesta, fysiikan lait – erityisesti Ohmin laki – astuvat kuvaan. Ohmin lain mukaan jännitehäviö kasvaa suorassa suhteessa johtimen pituuteen ja käänteisesti sen poikkipinta-alaan.
Mikäli kaapeli on liian ohut tai matka liian pitkä, sähkövastalevylle saapuva jännite voi pudota liikaa. Tällöin solenoidin synnyttämä magneettikenttä ei ole riittävän voimakas voittamaan lukitusmekanismin sisäistä jousta ja portin mekaanista kitkaa, jolloin lukko ei aukea, vaikka järjestelmä muuten toimisi oikein. Tämän vuoksi pitkillä etäisyyksillä käytetään paksumpia kaapeleita tai erillistä releohjattua virtalähdettä.
Ympäristöolosuhteiden vaikutus ja mekaaninen toimivuus
Ulkona sijaitseva portti ja sen sähköiset komponentit ovat alttiina jatkuvalle lämpötilavaihtelulle, kosteudelle ja lialle. Mekaaninen toimintavarmuus edellyttää, että portin ja karmin välinen välys on säädetty oikein. Jos portti roikkuu tai vääntyy lämpötilan ja maaperän routimisen seurauksena, portin lukkosalpa voi kohdistaa sähkövastalevyyn jatkuvaa sivuttaispainetta. Tämä mekaaninen jännitys voi estää solenoidia vapauttamasta lukitusta sähkövirran kytkeytyessä.
Kosteus puolestaan voi aiheuttaa sähköisten liitosten hapettumista, mikä nostaa liitosvastusta ja heikentää virrankulkua. Siksi ulkoyksiköiden ja lukkojen liitännät suojataan tyypillisesti hapettumista estävällä rasvalla ja asennetaan sääsuojattuihin koteloihin, joilla on riittävä IP-luokitus.
