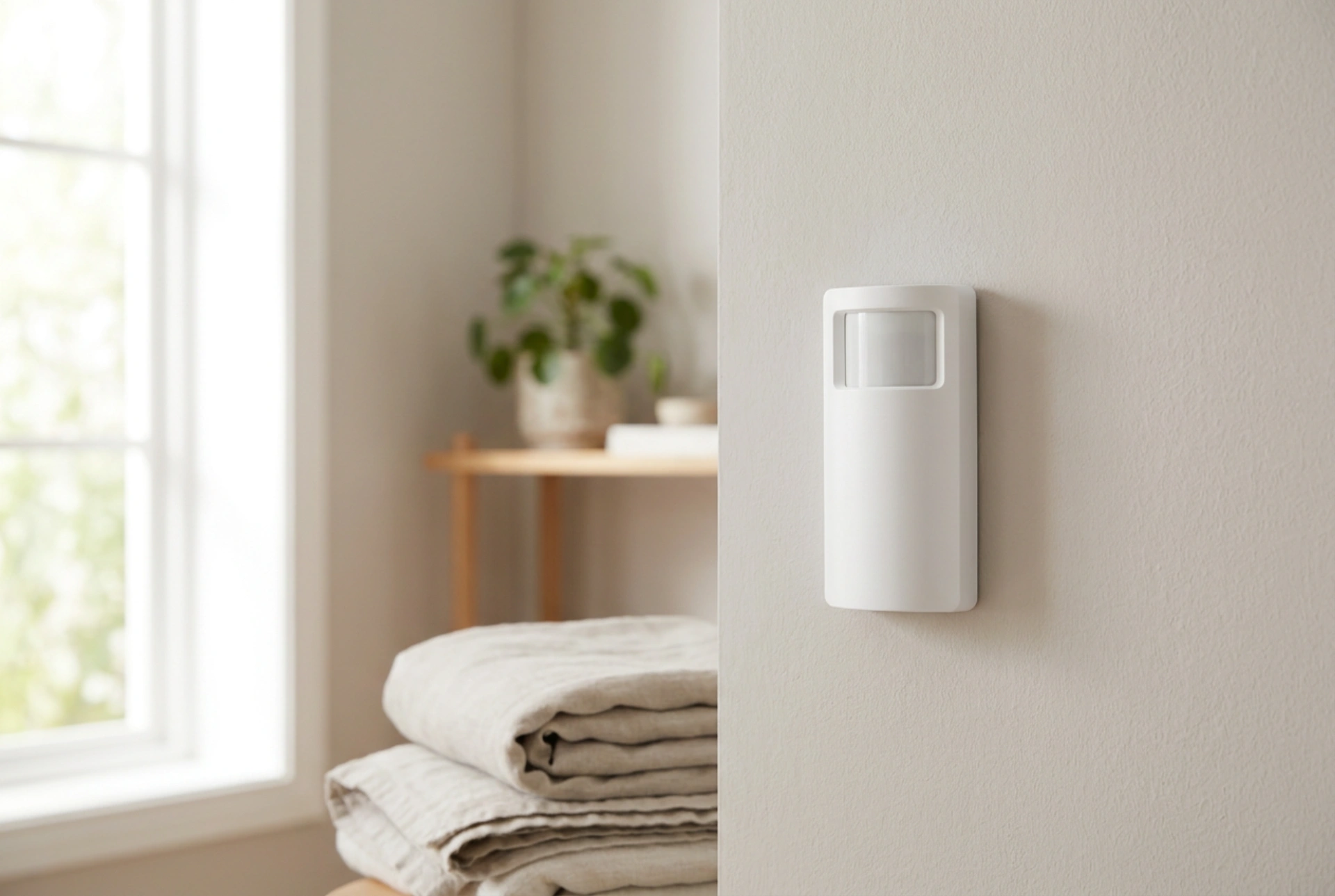

Liiketunnistimen kuoreen integroitu piilokamera on hienovaraisen valvonnan kulmakivi, joka yhdistää kaksi eri fysiikan alaa: passiivisen infrapunailmaisun ja tarkan optisen kuvantamisen. Tämän laitteen avulla voidaan valvoa tiloja herättämättä huomiota, sillä se näyttää ulospäin tavalliselta talotekniseltä elementiltä. Laitteen toiminta perustuu tarkkaan ajoitukseen ja sähkönsäästöön, mikä tekee siitä erinomaisen valinnan pitkäaikaiseen turvaamiseen.
Passiivisen infrapunatekniikan ja neulansilmäoptiikan synergia
Laitteen ytimessä on kaksi erillistä komponenttia, jotka toimivat saumattomassa yhteistyössä: PIR-anturi (Passive Infrared) ja miniatyyrikamera. PIR-anturi ei lähetä omaa säteilyä, vaan se mittaa ympäristön pinnoilta heijastuvaa ja säteilevää lämpöä eli infrapunasäteilyä. Kun ihminen tai muu lämmin kohde liikkuu anturin havaintoalueella, lämpötilajakauma muuttuu äkillisesti.
Tämä muutos ohjataan anturin edessä olevan Fresnel-linssin läpi varsinaiselle pyroelementille. Fresnel-linssi jakaa näkökentän useisiin sektoreihin, jolloin liikkuva kohde luo vuorotellen kylmiä ja lämpimiä signaaleja. Kun järjestelmä havaitsee tämän vaihtelun, se toimii kytkimenä ja aktivoi kameramoduulin valmiustilasta tallennustilaan millisekunneissa. Tämä säästää huomattavasti tallennustilaa ja energiaa.
Kameran optiikka perustuu niin sanottuun neulansilmälinssiin (pinhole-linssi). Tämän linssin etummainen aukko on tyypillisesti halkaisijaltaan vain 1–2 millimetriä. Se on sijoitettu huomaamattomasti liiketunnistimen muovikuoressa olevaan pieneen aukkoon tai suoraan Fresnel-linssin rasterikuvion sekaan, jolloin sitä on paljaalla silmällä lähes mahdotonta havaita.
Valon aallonpituudet ja pimeäkuvaus
Koska piilotetut kamerat toimivat usein hämärissä tai täysin pimeissä tiloissa, niiden toimintakyky nojaa näkymättömään infrapunavalaistukseen. Tavalliset turvakamerat käyttävät usein 850 nanometrin (nm) aallonpituudella toimivia IR-ledejä, jotka hehkuvat ihmissilmälle himmeän punaisina. Tämä punainen hehku paljastaisi piilotetun kameran sijainnin välittömästi.
Tästä syystä korkealaatuisissa piilokameroissa käytetään 940 nanometrin aallonpituuden infrapunaledejä. Tämä aallonpituus on täysin näkymätön ihmissilmälle, vaikka kameran valokenno (CMOS-kenno) kykenee sen edelleen havaitsemaan ja muuttamaan sähköisiksi signaaleiksi. Tuloksena on selkeä mustavalkoinen kuva täydellisessä pimeydessä ilman, että laitteesta erottuu minkäänlaista valonpilkettä.
Optimaalinen sijoittelu ja asennusgeometria
Jotta liiketunnistimeen piilotetusta kamerasta saadaan suurin mahdollinen hyöty, laitteen sijoittelussa on otettava huomioon sekä fysiikan lait että tilan arkkitehtuuri:
- Kulkuväylien huomioiminen: PIR-tunnistin reagoi parhaiten liikkeeseen, joka tapahtuu poikittain sen havaintosektoreiden poikki. Jos kohde kävelee suoraan laitetta kohti, tunnistusviive saattaa kasvaa. Laite kannattaa siis asentaa siten, että odotettu kulkusuunta leikkaa havaintokentän sivuttain.
- Asennuskorkeus: Optimaalinen korkeus on yleensä 2,2–2,5 metriä lattiapinnasta. Tämä estää fyysisen kosketuksen ja tarjoaa riittävän laajan kuvakulman ilman, että huonekalut tukkivat näkökenttää.
- Valonlähteiden välttäminen: Kameraa ei tule suunnata suoraan ikkunoita tai voimakkaita valonlähteitä kohti. Voimakas vastavalo sokaisee pienen linssin ja aiheuttaa alivalottumista, jolloin kohteiden yksityiskohdat ja kasvot jäävät varjoon.
Käyttökohteet ja tekninen ylläpito
Tällaista laitetta käytetään tyypillisesti tiloissa, joissa perinteinen, näkyvä valvontakamera saattaisi joutua ilkivallan kohteeksi tai joissa halutaan säilyttää tilan esteettinen ilme ilman näkyvää tekniikkaa. Tyypillisiä kohteita ovat esimerkiksi liiketilojen kassapisteet, arvokkaiden esineiden säilytystilat sekä kodin sisääntuloväylät.
Teknisen toimintavarmuuden takaamiseksi laitteen muovinen suojakuori ja linssiaukko on pidettävä puhtaana pölystä. Pölykerros Fresnel-linssin päällä vaimentaa infrapunasäteilyä, mikä lyhentää tunnistusetäisyyttä. Puhdistukseen tulee käyttää hienojakoista mikrokuituliinaa ilman hankaavia kemikaaleja, jotta muovilinssin optiset ominaisuudet eivät vaurioidu.
