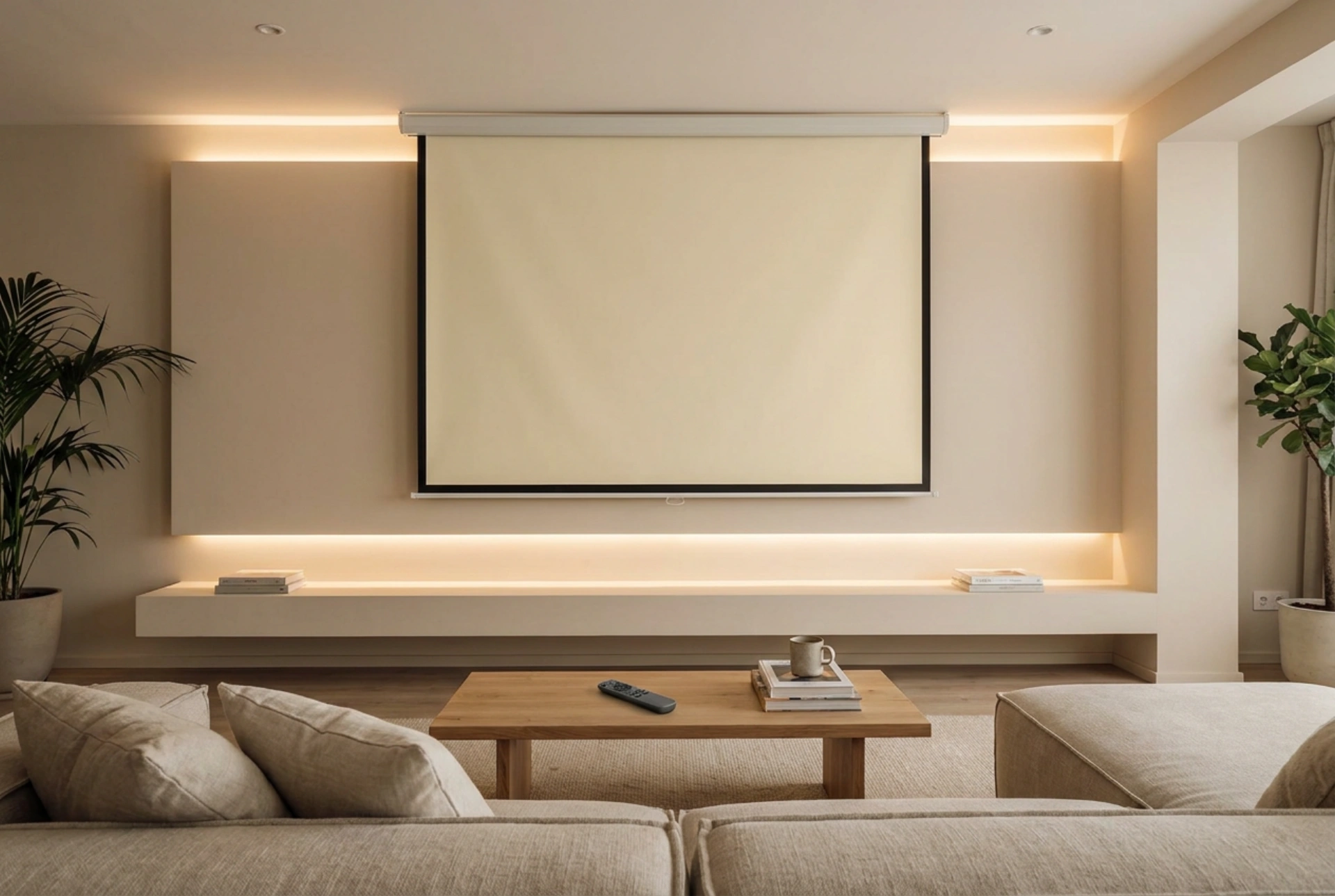

Sähköinen valkokangas tarjoaa täydellisen tasapainon huippuluokan kuvanlaadun ja huomaamattoman sisustuksen välillä, kunhan sen tekniset ominaisuudet ja ohjausjärjestelmät optimoidaan oikein fysiikan ja käytettävyyden sääntöjen mukaan.
Heijastuspinnan fysiikka: Gain-arvo ja materiaalin valinta
Valkokankaan tärkein tehtävä on heijastaa projektorin valo katsojan silmiin mahdollisimman vääristymättömänä. Tässä keskeiseen rooliin nousee heijastuskerroin eli gain-arvo. Standardi mattavalkoinen kangas, jonka gain-arvo on 1.0, hajottaa valon tasaisesti kaikkiin suuntiin toimien niin sanottuna lambertilaisena heijastimena. Tämä tarjoaa erittäin laajan katselukulman, mutta tekee kankaasta herkän huoneen hajavalolle, joka heikentää kuvan kontrastia.
Jos tilassa on paljon luonnonvaloa tai vaaleat, valoa heijastavat seinät, ALR-materiaali (Ambient Light Rejecting) on teknisesti parempi ratkaisu. ALR-kankaiden mikroskooppinen pintarakenne on suunniteltu optisesti siten, että se heijastaa suoraan projektorista tulevan valon katsojaa kohti, samalla kun se suodattaa tai ohjaa katosta ja sivuseinistä tulevan hajavalon pois katselualueelta. Tämä parantaa kuvan kontrastia ja mustan tasoa merkittävästi ilman, että tilaa tarvitsee pimentää täysin.
Mekaaninen vakaus ja sivukiristyksen merkitys
Yksi rullattavien kankaiden suurimmista haasteista on materiaalin taipumus käyristyä reunoilta sisäänpäin ajan myötä. Tämä johtuu lämpötilan ja ilmankosteuden vaihteluista sekä kankaan omasta materiaalisesta jännitteestä. Tasaisen heijastuspinnan takaamiseksi laadukkaissa sähkökankaissa käytetään sivukiristysjärjestelmää eli niin kutsuttua tension-mekanismia.
Sivukiristyksessä kankaan sivuun hitsattuihin taskuihin on pujotettu joustava vaijeri, joka vetää kangasta sivuillepäin sen rullautuessa auki. Tämä luo kankaaseen hallitun kaksisuuntaisen jännitteen:
- Vertikaalinen jännite: Painava alalista vetää kangasta suoraan alaspäin pitäen sen suorana pystysuunnassa.
- Horisontaalinen jännite: Sivuvaijerit vetävät kangasta sivuille poistaen pienimmätkin aallot ja rypyt heijastusalueelta.
Tämä mekaaninen tasapaino varmistaa, että kuva ei vääristy tai aaltoile. Se on erityisen kriittistä lyhyen heijastusetäisyyden (UST) projektoreissa, joissa valo heijastetaan jyrkässä kulmassa alhaalta ylöspäin, jolloin pienikin pinnan epätasaisuus luo häiritseviä varjoja.
Putkimoottorit ja hiljainen mekaniikka
Sähkökankaan toiminnan sydän on sen kotelon sisään asennettu putkimoottori (tubular motor). Moottorin valinnassa ratkaisevia tekijöitä ovat vääntömomentti, pyörimisnopeus ja melutaso. Laadukkaissa järjestelmissä käytetään hiljaisia, tärinää vaimentavia moottoreita, jotka on eristetty kotelon rungosta kumisilla vaimennuskiinnikkeillä resonaation minimoimiseksi.
Moottorin pyörimistä ja pysäytysasentoja ohjaavat rajakytkimet, jotka määrittävät tarkasti, kuinka alas kangas laskeutuu. Mekaaniset rajakytkimet säädetään käsin suoraan moottorin päädystä, kun taas elektroniset rajakytkimet voidaan ohjelmoida kaukosäätimellä. Oikein säädetyt rajat estävät kankaan ylikiristymisen ja pidentävät laitteiston käyttöikää suojaamalla moottoria turhalta kuormitukselta.
Ohjaustekniikat ja automaatio
Kankaan integroiminen osaksi kodin järjestelmiä voidaan toteuttaa usealla eri tavalla riippuen halutusta automaatiotasosta:
- Infrapuna (IR): Vaatii suoran näköyhteyden kaukosäätimestä vastaanottimeen. Yksinkertainen perustekniikka, joka sopii erilliseen manuaaliseen ohjaukseen.
- Radiotaajuus (RF): Toimii esteiden ja seinien läpi, joten vastaanotin voidaan asentaa piiloon esimerkiksi alaslasketun katon sisään.
- 12 V:n liipaisinsignaali (Trigger): Automaation kannalta optimaalisin ratkaisu. Projektorin ja kankaan ohjausyksikön välille kytketään pienjännitekaapeli. Kun projektori käynnistetään, se lähettää 12 voltin signaalin, joka laskee kankaan automaattisesti alas. Kun projektori sammutetaan, signaali katkeaa ja kangas rullautuu takaisin koteloonsa ilman erillistä ohjausta.
Asennuksen geometriset säännöt
Optimaalisen katselukokemuksen saavuttamiseksi kankaan sijoittamisessa on noudatettava ergonomisia sääntöjä. Katsojan silmien korkeuden tulisi kohdistua kankaan alimman kolmanneksen alueelle, jotta niska ei rasitu pitkäkestoisessa katselussa. Sähkökankaan yläreunassa oleva musta pudotusosuus (black drop) mahdollistaa kuva-alueen laskemisen oikealle korkeudelle, vaikka itse kotelo asennettaisiin korkealle katonrajaan. Kotelo on suositeltavaa kiinnittää tukevasti kattopalkkeihin tai betonikattoon sopivilla ankkureilla, sillä moottorin käynnistysmomentti aiheuttaa rakenteeseen pientä dynaamista rasitusta.
