Videoporttipuhelimen asennuksen esivalmistelu vaatii tarkkaa fysiikan, sähköopin ja materiaalitieteen tuntemusta, jotta laite toimii luotettavasti kaikissa sääolosuhteissa. Huolellinen suunnittelu estää signaalihäiriöt, jännitehäviöt ja kosteuden aiheuttamat vauriot herkillä elektroniikka-alueilla.
Kaapelivalinta ja jännitehäviön minimointi
Yksi yleisimmistä virheistä videoporttipuhelimen asennuksessa on vääränlaisen kaapelin valinta. Pitkissä kaapelivedoissa portilta talolle sähkövirran vastus kasvaa, mikä johtaa jännitehäviöön Ohmin lain mukaisesti. Jos jännite laskee liikaa, kameran kuvanlaatu heikkenee tai laite käynnistyy uudelleen sähkölukon aktivoituessa, sillä lukon avaaminen vaatii hetkellisesti suuren virtapiikin.
- Kaapelin poikkipinta-ala: Lyhyillä, alle 25 metrin etäisyyksillä voidaan usein käyttää standardia tietoliikennekaapelia (kuten CAT6), mutta pidemmillä matkoilla (25–100 metriä) tarvitaan paksumpia johtimia (esimerkiksi poikkipinta-alaltaan 1,0 tai 1,5 mm² virransyötölle).
- Sähkömagneettinen suojaus (Shielding): Käytä aina suojattua kaapelia (esim. FTP tai STP), jos reititys kulkee rinnan vahvavirtakaapeleiden kanssa. Suojavaippa estää sähkömagneettisten kenttien aiheuttamat häiriöt videosignaalissa, mikä estää kuvan raidoittumisen tai pätkimisen.
- Kosteussuojaus maaperässä: Maahan asennettavan kaapelin on oltava maakaapelia tai suojattu vesitiiviillä ja mekaanisesti kestävällä asennusputkella. Tavallinen sisäkäyttöön tarkoitettu kaapeli haurastuu ja imee itseensä kosteutta, mikä muuttaa kaapelin sähköistä kapasitanssia ja vääristää nopeasti kulkevaa digitaalista videosignaalia.
Optimaalinen korkeus, sijoittelu ja linssin optiikka
Kameran sijoituskorkeus ja suuntaus suhteessa luonnollisiin valonlähteisiin määrittävät, kuinka hyvin vierailija tunnistetaan. Linssin optiset ominaisuudet vaativat tarkkaa asemointia suhteessa ihmisen keskimääräiseen pituuteen ja ympäristön valoisuuteen.
Suositeltu asennuskorkeus videoporttipuhelimen kameralle on 140–160 senttimetriä valmiista maanpinnasta. Tämä korkeus takaa, että laajakulmalinssi (yleensä 110–170 astetta) kattaa sekä lyhyet että pitkät henkilöt ilman merkittävää vääristymää kuvan reunoilla. Vältä asentamasta kameraa suoraan etelää kohti. Suora auringonvalo aiheuttaa linssissä heijastumia ja ylivalottumista, jolloin vastavaloon astuvan henkilön kasvot jäävät pelkäksi varjoksi. Mikäli suoraa auringonvaloa ei voida välttää, valitse paikka, jossa portinpylväs tai asennettava pieni suojalippa tarjoaa luonnollista varjoa keskipäivän kuumimmilta säteiltä.

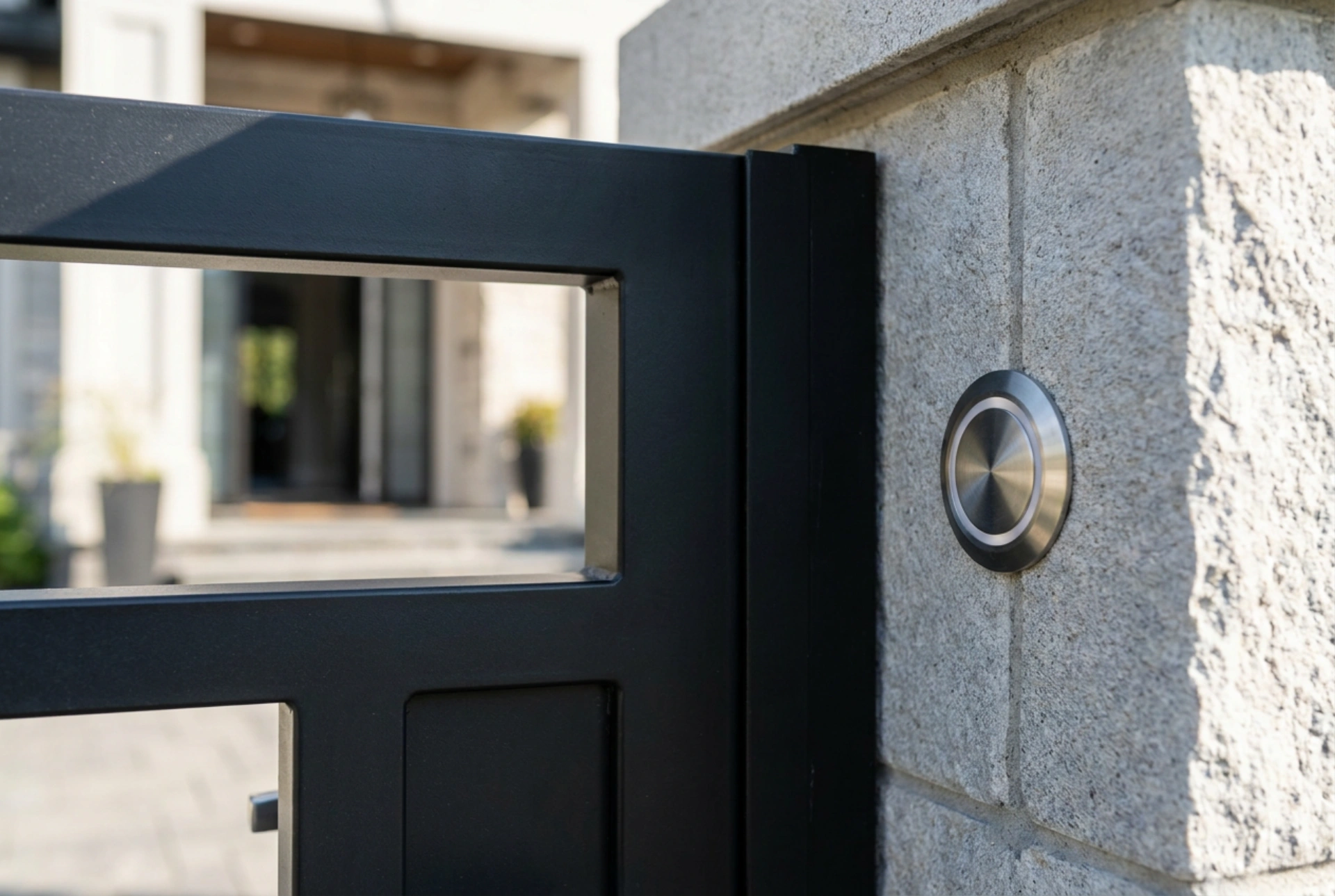

Portinpylvään valmistelu ja mekaaninen vakaus
Portinpylväs altistuu jatkuvalle tärinälle porttia suljettaessa ja avattaessa. Siksi kiinnitysalustan ja läpivientien on oltava mekaanisesti erittäin kestäviä, jotta juotokset ja liittimet eivät löysty ajan myötä.
Kiviseen tai betoniseen pylvääseen porataan valmiiksi suojaputki kaapeleita varten ennen pintamateriaalin viimeistelyä. Metallipylväissä on varmistettava, että porattujen reikien reunat hiotaan täysin purseettomiksi ja suojataan ruosteenestoaineella. Kaapelin läpiviennissä on käytettävä kumista läpivientitiivistettä, joka estää kaapelin ulkovaipan hiertymisen rikki metallin terävää reunaa vasten tuulen ja mekaanisen tärinän vaikutuksesta. Huomioi myös materiaalien lämpölaajeneminen: metallinen pylväs laajenee ja supistuu eri tahdissa kuin sen sisällä kulkeva kaapeli, joten jätä kaapeliin aina riittävästi liikkumavaraa eli niin sanottua löysää lenkkiä.
Kosteuden hallinta ja kapillaari-ilmiön esto
Ulkoilmaan asennettavat sähkölaitteet ovat herkkäympäristöisissä paikoissa alttiita kondenssivedelle ja kapillaariselle kosteudelle. Lämpötilan vaihdellessa laitteen sisään muodostuu luonnollisesti alipainetta, joka voi imeytyä vettä kaapelin vaipan sisästä tai asennuskotelon mikroskooppisista saumoista.
- Tiputussilmukan käyttö (Drip loop): Tee kaapeliin pieni alaspäin suuntautuva mutka juuri ennen sen menemistä sisään laitteen rungosta tai seinäkiinnityksestä. Tällöin kaapelia pitkin valuva vesi tippuu fysiikan lakien mukaisesti maahan eikä kulkeudu liitoksiin.
- Hengittävä tiivistäminen: Käytä laadukasta, säänkestävää silikonia tai polyuretaanimassaa asennuskotelon yläreunassa ja sivuilla. Jätä kuitenkin kotelon alareuna kokonaan auki tai tee sinne pieni poistoaukko. Tämä mahdollistaa paineentasausilmiön ja varmistaa, että mahdollinen sisään päässyt lauhdevesi pääsee valumaan pois eikä jää aiheuttamaan korroosiota piirilevyille.
Yhteenveto asennuksen valmistelusta
Ennen varsinaisen laitteen kiinnittämistä varmista seuraava tarkistuslista: kaapelin reititys on suojattu mekaaniselta rasitukselta ja maaperän kosteudelta, oikea johdinpaksuus on laskettu etäisyyden mukaan sähkölukon virrantarve huomioiden, asennuskorkeus on mitattu tarkasti laajakulmalinssille sopivaksi, ja tärinänvaimennus sekä tiivistys on huomioitu portinpylvään rakenteessa. Näillä teknisillä esivalmisteluilla varmistetaan videoporttipuhelimen häiriötön ja pitkäikäinen toiminta kaikissa olosuhteissa.
