Oikean ovipuhelinjärjestelmän valinta tontin ajoportille ja käyntiportille edellyttää sähköteknisten ominaisuuksien ja ohjausmekanismien tarkkaa tuntemusta. Järjestelmän on kyettävä hallitsemaan kahta erillistä lukitus- ja avausmekanismia luotettavasti kaikissa sääolosuhteissa ilman signaalihäviöitä.
Kaapelointi ja signaalinsiirto: jännitehäviön hallinta
Ovipuhelinjärjestelmän toiminnan perusta on katkeamaton ja häiriötön signaalinsiirto ulkoyksiköltä sisänäytölle tai vastaanottimelle. Kaapelin valinnassa on huomioitava Ohmin laki (U = I * R). Mitä pidempi etäisyys ulkoportilta talolle on, sitä suurempi on johdon sisäinen vastus, mikä aiheuttaa jännitehäviötä. Jos jännite laskee liikaa, sähkövastarauta tai portinohjausrele ei saa tarpeeksi virtaa toimiakseen.
Analogisissa ja vanhemmissa digitaalisissa väyläjärjestelmissä (2-johdinjärjestelmät) käytetään tyypillisesti kuparikaapeleita, joiden poikkipinta-ala on vähintään 0,5 mm² lyhyillä etäisyyksillä ja 1,0 mm² tai enemmän yli 50 metrin etäisyyksillä. Modernit IP-ovipuhelimet hyödyntävät lähiverkkokaapeleita (UTP/FTP Cat5e tai Cat6). Koska näiden kaapelien johtimet ovat erittäin ohuita, virransyöttö (PoE eli Power over Ethernet) pitkillä etäisyyksillä voi vaatia erillisen jännitteensyötön lähellä porttia sijaitsevasta virtalähteestä, jotta jännitehäviöt vältetään.
Sähkölukon ja releen toimintaperiaatteet
Käyntiportin ja ajoportin ohjaus perustuu sähkömekaanisiin ja sähkömagneettisiin releisiin, jotka toimivat sähköisesti ohjattuina kytkiminä. Järjestelmää valittaessa on ymmärrettävä ero kahden kytkintyypin välillä:
- Normally Open (NO): Kytkin on lepotilassa avoin, eli virta ei kulje. Kun ovipuhelimesta painetaan avauspainiketta, rele sulkeutuu hetkellisesti, virta kulkee sähkövastaraudalle ja lukko aukeaa. Tämä on yleisin tapa toteuttaa käyntiportin lukitus, sillä sähkökatkon sattuessa portti pysyy mekaanisesti lukittuna.
- Normally Closed (NC): Kytkin on lepotilassa suljettu, eli virta kulkee jatkuvasti. Tätä käytetään magneettilukoissa, jotka vaativat jatkuvaa sähkövirtaa pitääkseen portin kiinni. Kun avauspainiketta painetaan, virta katkeaa ja magneetin pito lakkaa. Sähkökatkon sattuessa ovi vapautuu automaattisesti, mikä vaatii akkuvarmistetun virtalähteen turvallisuuden ylläpitämiseksi.
Kaksikanavainen hallinta – käyntiportti ja ajoportti erikseen
Toimiva porttipuhelinjärjestelmä vaatii kaksi itsenäistä ohjauskanavaa. Ensimmäinen kanava ohjaa käyntiportin sähkövastarautaa, joka toimii tyypillisesti 12 V AC tai DC -jännitteellä. Toinen kanava puolestaan ohjaa ajoportin automatiikkaa.
Ajoportin moottorin ohjauskortti ei tyypillisesti siedä ulkopuolista jännitettä ohjaustuloonsa. Siksi ovipuhelimen toisen relelähdön on tarjottava potentiaalivapaa kosketin. Kun ovipuhelimesta lähetetään avauskäsky ajoportille, rele sulkee portin moottorin ohjauskortin kaksi napaa yhteen hetkellisesti, mikä laukaisee portin avaus- tai sulkemissyklin. Jos ohjauskortille syötettäisiin vahingossa ulkoista jännitettä, se voisi vahingoittaa porttiautomatiikan piirilevyä.
Materiaali ja IP-luokitus säänkestävyyden takaajana

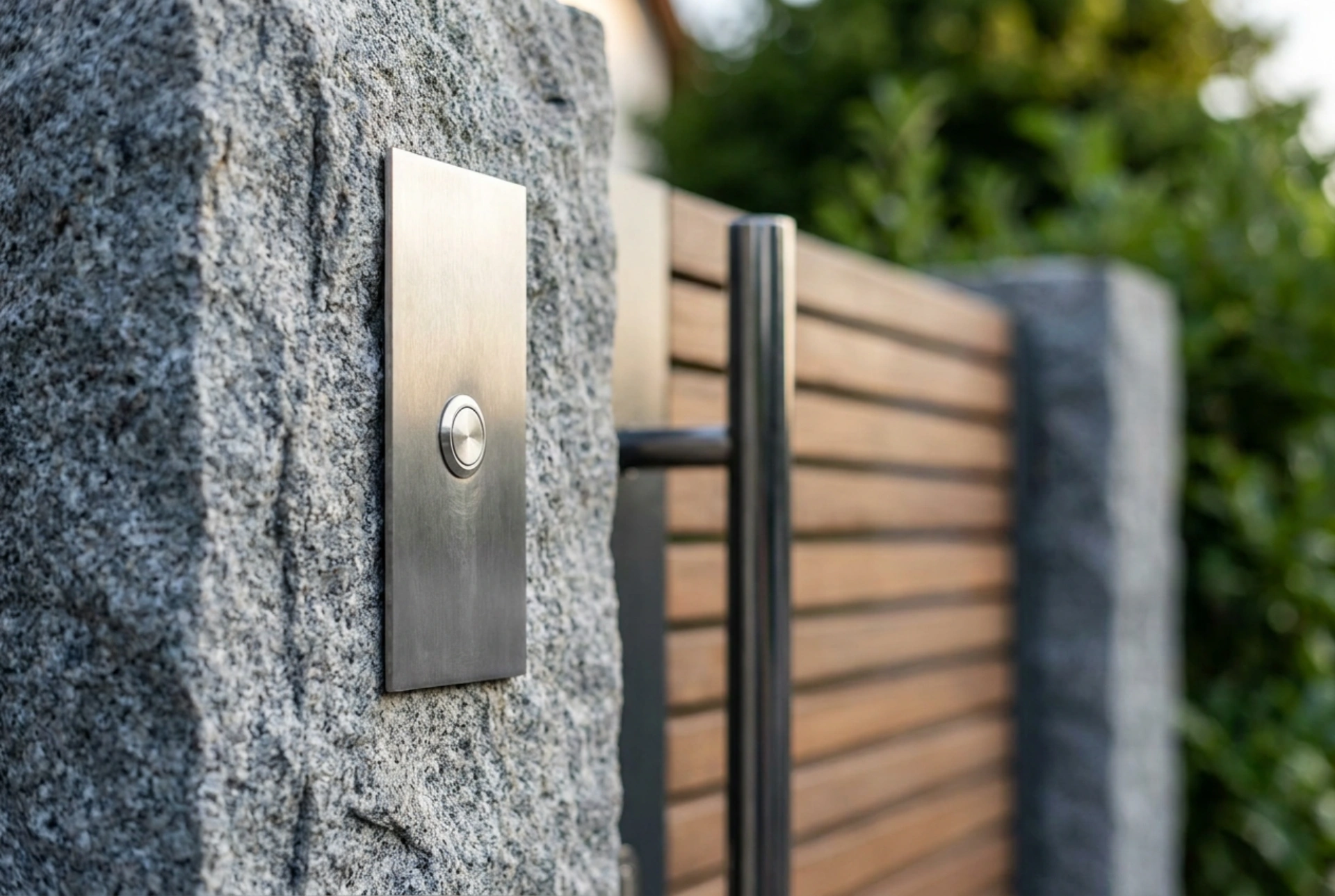

Ulkoasennuksessa käytettävän ovipuhelimen komponenttien on kestettävä äärimmäisiä lämpötilanvaihteluita, kosteutta ja korroosiota. Ulkoyksikön materiaaliksi suositellaan anodisoitua alumiinia tai harjattua ruostumatonta terästä. Nämä materiaalit muodostavat luonnollisen oksidikerroksen, joka suojaa laitetta ilmakehän kosteuden aiheuttamalta hapettumiselta ja mekaaniselta kulumiselta.
Laitteen tiiveyttä arvioidaan IP-luokituksella (Ingress Protection). Porttipuhelimen ulkoyksikön tulisi täyttää vähintään luokitus IP54 (pölysuojattu ja roiskevedenkestävä), mutta avoimessa tilassa tolppaan asennettuna suositellaan IP65-luokitusta, joka kestää vesisuihkun kaikista suunnista. Kondenssiveden muodostuminen voidaan estää valitsemalla ulkoyksikkö, jossa on integroitu mikrolämmitin tai asianmukainen tuuletusrakenne, joka estää kosteuden tiivistymisen piirikortille.
Järjestelmän suunnittelun tarkistuslista
- Kaapeloinnin poikkipinta-ala: Varmista, että kuparijohdinten paksuus vastaa etäisyyden vaatimaa vähimmäisvaatimusta jännitehäviön minimoimiseksi.
- Virtalähteen teho: Mitoita virtalähde siten, että sen ampeeriluku kattaa sekä ovipuhelimen, kameran että sähkölukon huippukulutuksen yhtäaikaisesti.
- Kameran sijoittelu: Älä asenna laajakulmakameralla varustettua ulkoyksikköä suoraan etelää kohti ilman suojalippaa, jotta vastavalo ei sokaise kameran kennoa.
- Releiden tyyppi: Varmista, että ulkoyksikössä tai ohjausmoduulissa on riittävä määrä relelähtöjä eli erillinen lukituslähtö ja vähintään yksi potentiaalivapaa lähtö.
