Langattoman ovipuhelimen ja sähköisen lukkovastuksen (elektrozaczep) yhdistäminen ulkoporttiin parantaa kodin kulunvalvonnan mukavuutta ja turvallisuutta ilman laajamittaisia kaapelointitöitä.
Langattoman ovipuhelimen toimintaperiaate ja signaalin kulku

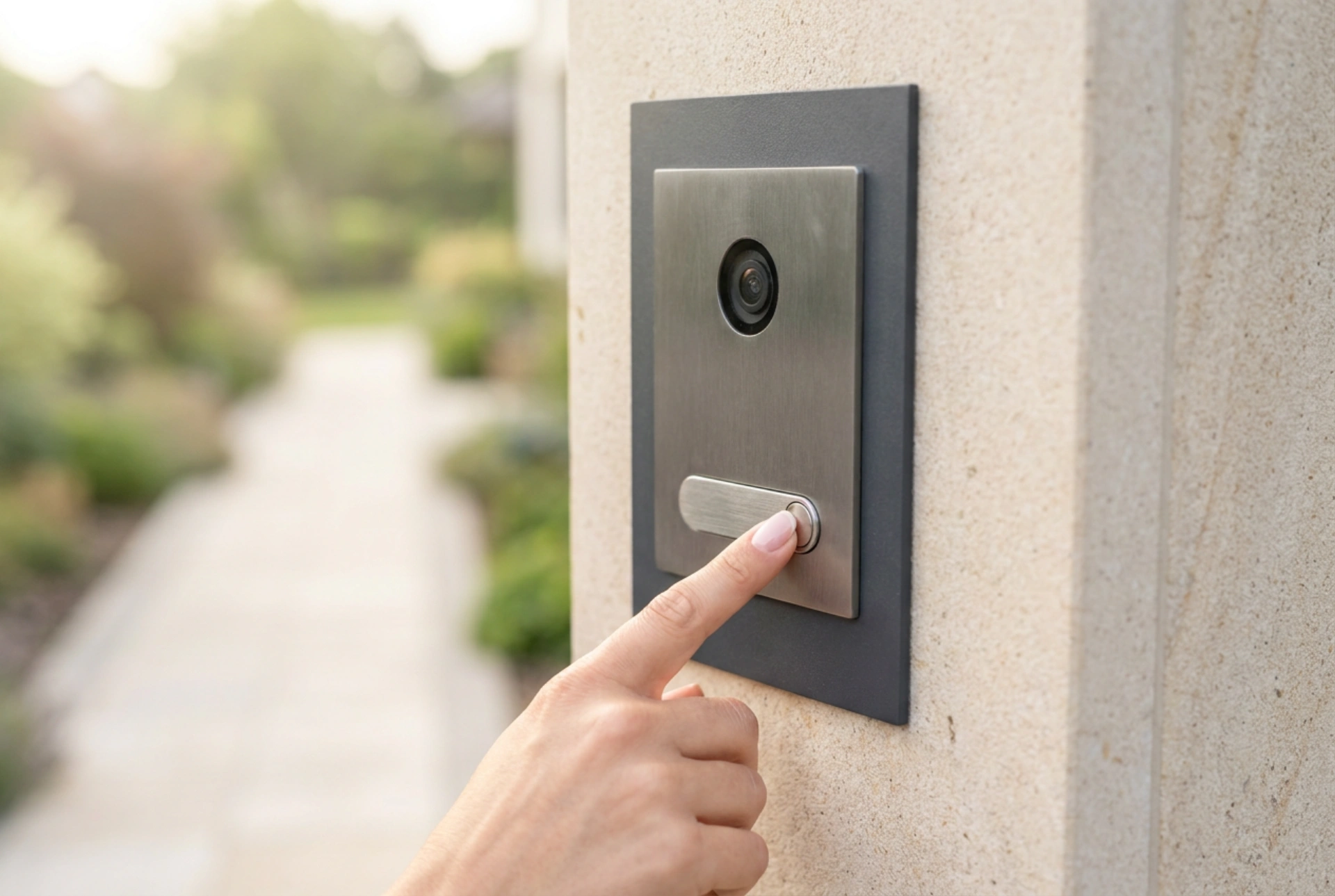

Langaton ovipuhelinjärjestelmä koostuu kahdesta pääkomponentista: ulkoyksiköstä (painiketaulu) ja sisäyksiköstä (vastaanotin tai monitori). Kun vieras painaa ulkoyksikön painiketta, laite muuntaa analogisen äänisignaalin digitaaliseksi radiotaajuussignaaliksi. Tämä signaali lähetetään yleensä 1,88 GHz (DECT), 2,4 GHz tai 868 MHz taajuudella sisäyksikköön.
Radiotaajuisten aaltojen etenemiseen vaikuttavat fysiikan lait, kuten vaimenema ja esteiden aiheuttama heijastuminen. Teräsbetoniportit, metalliset aidat ja paksu kasvillisuus vaimentavat signaalia merkittävästi. Siksi ulkoyksikön asennuskorkeus ja suuntaus on valittava siten, että yhteys sisäyksikköön säilyy vakaana kaikissa sääolosuhteissa, sillä myös ilman kosteus voi vaikuttaa signaalin kantamaan.
Sähköisen lukkovastuksen mekaaninen ja sähköinen toiminta
Sähkölukkovastus asennetaan portin pilarissa olevaan vastakappaleeseen. Se toimii sähkömagneettisella periaatteella: kun laitteeseen johdetaan sähkövirta, kela muodostaa magneettikentän, joka vetää lukituskielen vapauttavan ankkurin puoleensa. Tämä mahdollistaa portin avaamisen mekaanisesti työntämällä.
Sähkölukkoja on kahta päätyyppiä: työvirtalukkoja (normally closed, NC) ja lepovirtalukkoja (normally open, NO). Työvirtalukko vaatii sähköimpulssin avautuakseen, mikä tekee siitä turvallisen sähkökatkon aikana, sillä portti pysyy lukittuna. Lepovirtalukko taas vaatii jatkuvan virran pysyäkseen lukittuna, ja sähkökatkon sattuessa se avautuu automaattisesti turvallisuussyistä.
Virransyöttö ja kytkentätekniikka portilla
Vaikka ovipuhelinjärjestelmä on langaton tiedonsiirron osalta, sähkölukon mekaaninen liikuttaminen vaatii aina fyysistä energiaa. Ulkoyksikkö voi toimia akuilla tai paristoilla, mutta sähkölukko vaatii yleensä erillisen matalajännitteisen virtalähteen (tyypillisesti 12V AC tai DC) portin läheisyyteen.
Kytkennässä käytetään ohjausrelettä, joka toimii kytkimenä. Kun sisäyksiköstä painetaan avauspainiketta, radiovastaanotin sulkee releen koskettimet ulkoyksikössä, jolloin virtalähteen sähkövirta pääsee kulkemaan sähkölukolle. Johtimien poikkipinta-ala on mitoitettava oikein jännitehäviön minimoimiseksi: pitkillä etäisyyksillä liian ohut kaapeli aiheuttaa resistanssin kasvua, jolloin lukko ei saa riittävästi virtaa toimiakseen.
Käyttö ja huolto säänvaihteluissa
Ulko-olosuhteet asettavat laitteille suuria vaatimuksia. Metalliosien lämpölaajeneminen voi muuttaa portin ja pilarin välistä etäisyyttä, jolloin sähkölukon kieli voi jäädä jännitykseen eikä avaudu kunnolla. Säännöllinen mekaaninen säätö ja voitelu pidentävät järjestelmän elinkaarta.
Kosteus ja lämpötilanvaihtelut voivat aiheuttaa kondensaatiota ulkoyksikön sisälle. Siksi laitteiden IP-luokituksen (Ingress Protection) on oltava vähintään IP44, mieluiten IP54 tai korkeampi. Releen koskettimien hapettumista voidaan ehkäistä käyttämällä erityisiä kontaktisuojasuihkeita huollon yhteydessä.
